VNS G413: 適合用於創意視訊牆和非對稱視訊牆。

適用對象與能解決的問題

• 對於要建立多螢幕顯示系統的專業人士來說，常常會問：「我要怎麼設一個 4 螢幕的創意影片牆，能彈性裁切、支援畫中畫或並排顯示，還能串聯多台？」
• G413 電視牆處理器就能解決這些需求：多輸入處理、不對稱影片牆長寬比控制、loop‑out 菊鏈串聯，還支援 24/7 不間斷運作，穩定又省事。

常見問題

1. 從單一來源建立大型創意影片牆：使用 HDMI 2.0 loop‑out 將多台 G413 串聯；選擇預設或為不規則/不對稱佈局定義座標。
2. 適配不匹配的長寬比：調整整體長寬比與位置 25%–200%；選擇背景色以符合品牌形象。
3. 快速對應邊框不均的螢幕：在 Windows Paint 中擷取每台顯示器的左上角/右上角；透過 Galign 或遠端控制上傳。
4. 自動突顯區域：設定最多 10 種顯示模式，並設置循環間隔（1–600 秒）。
5. 同時顯示兩個來源：使用畫中畫（PIP）在牆面上以最多 1920×1200 的覆疊顯示；或使用 POP（並排）進行彈性配置。

• 彈性視訊來源連接。
• 2x HDMI 2.0b 與 1x DP 1.2a：支援最高 8k/1k @30 Hz 或 4k/2k @60Hz 解析度。
• 1x VGA：支援最高 WUXGA 解析度。
• 四通道輸出：
• 4x HDMI 1.4 輸出，用於連接 4x LCD 或傳統電視/顯示器。
• 系統串聯顯示

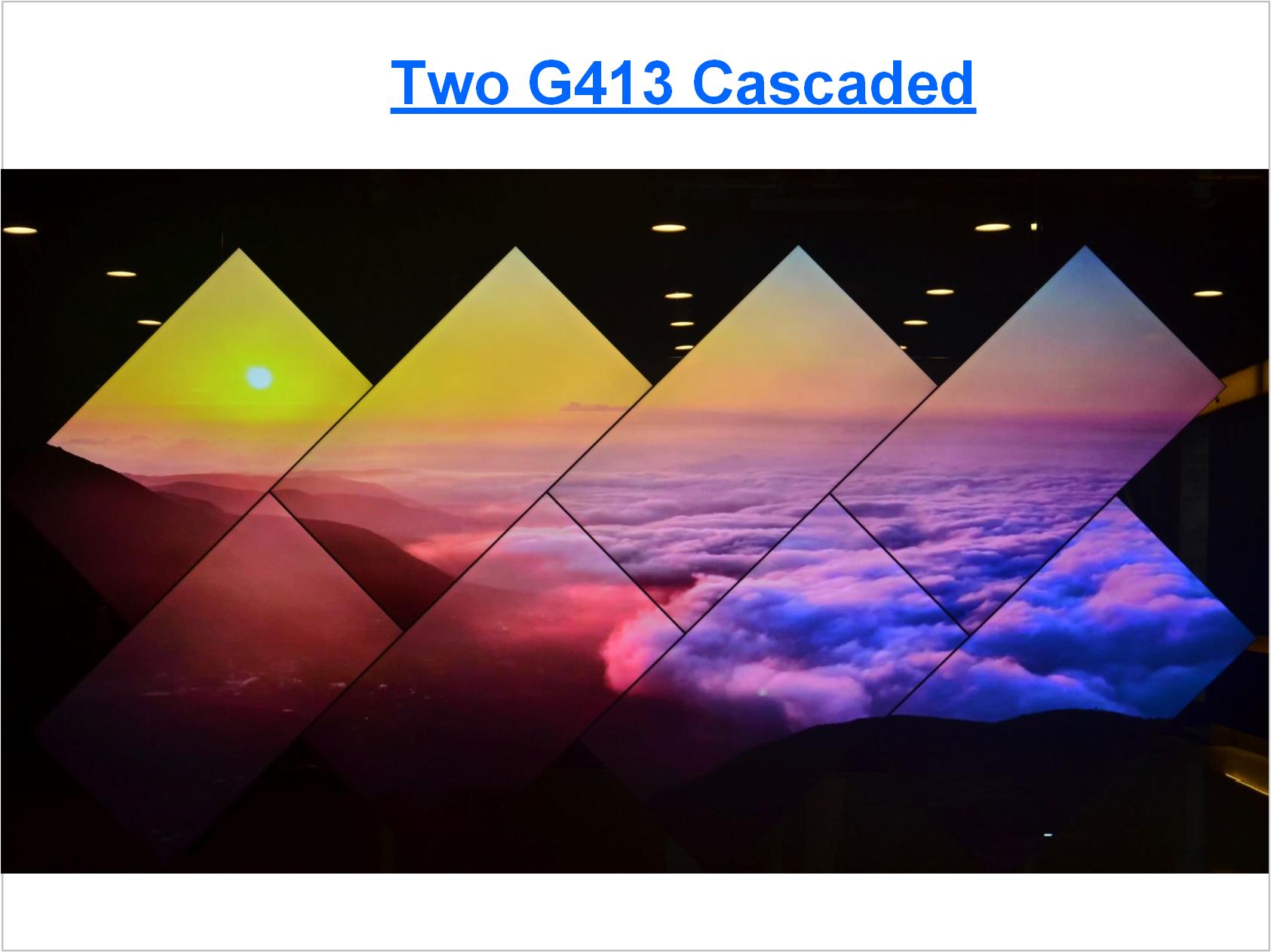

• 一組 HDMI 2.0 迴路輸出埠，供多台串聯以組成大型拼接牆。無需 HDMI 分配器。
• 預定義顯示模式
• 27 種預設創意顯示模式，可透過 OSD 選擇。預設模式可進一步修改以符合使用者的需求。

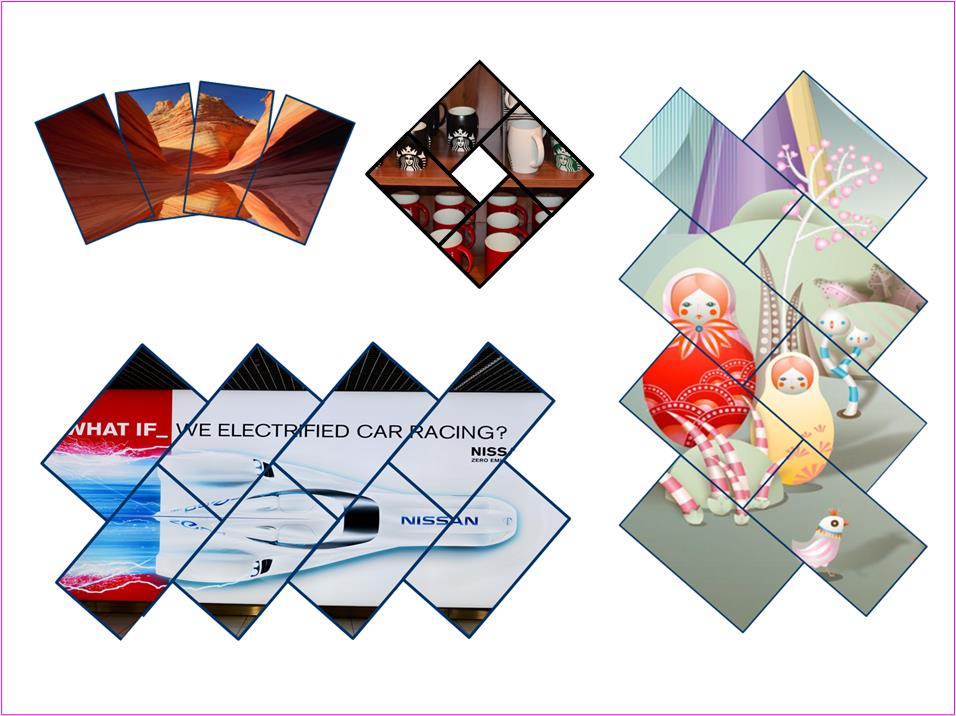

• 使用者可建立任意不規則拼接牆
• 使用者可針對規則、直立及不規則的拼接牆建立任意顯示模式，使用具有不同尺寸、解析度與邊框的 LCD。使用者可透過輸入每台顯示器中左上角與右上角的座標，裁切每台 LCD 所需顯示的影像。
• Galign PC tool 及遙控器可用於將座標上傳至 G413。
• Windows “Paint” 軟體可用來擷取每台顯示器中的座標。
• 彈性長寬比控制
• 透過整合於 OSD 選單的彈性長寬比控制，可針對整個拼接牆進行調整。當內容無法符合拼接牆長寬比時，使用者可決定如何顯示該內容。調整範圍在水平方向與垂直方向可獨立設定，為 25% 至 200%。

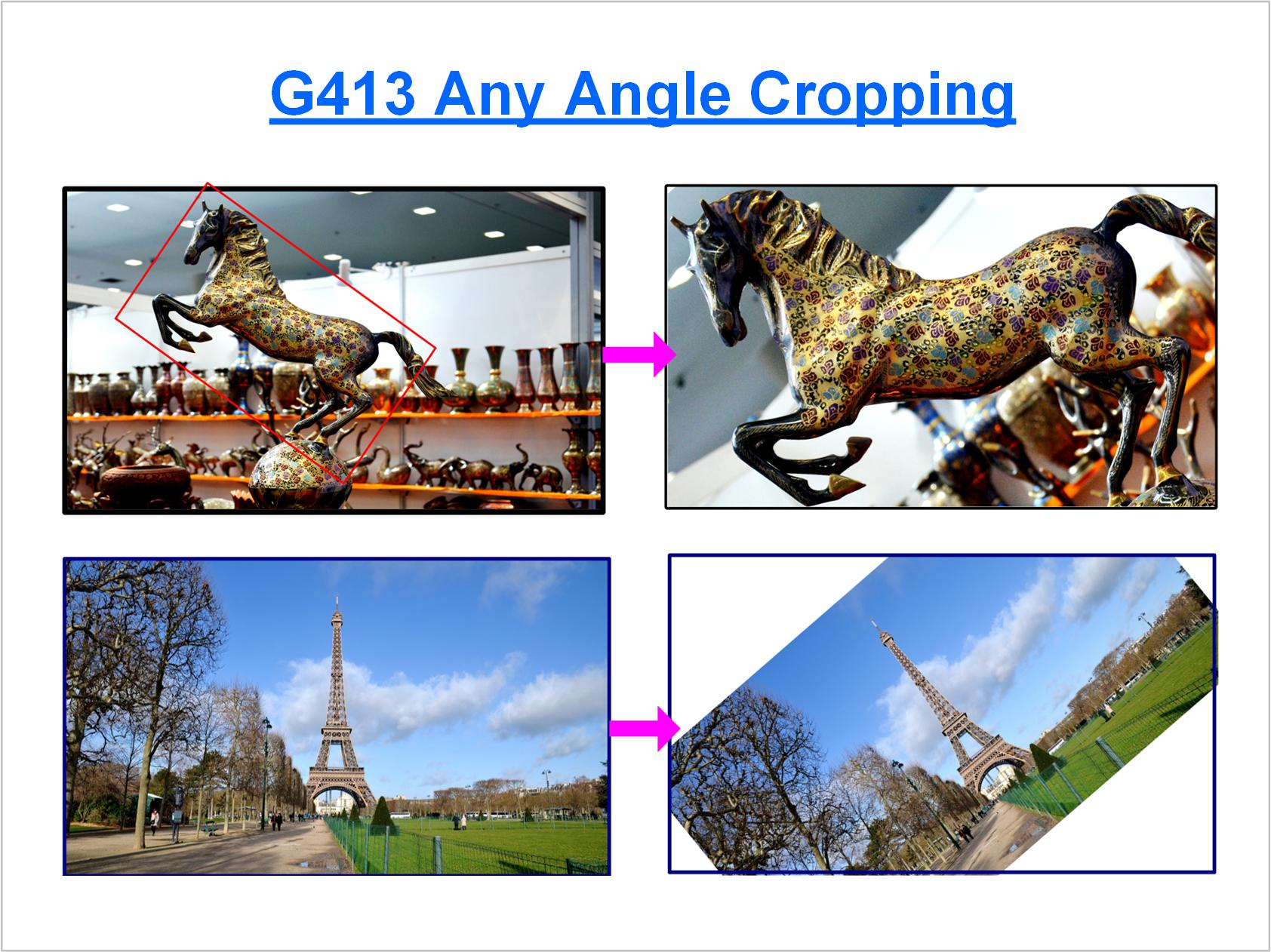

• 任意位置裁切
• 使用者可裁切影像的任意位置於顯示器上顯示。
• 彈性位置調整
• 彈性長寬比控制與位置調整功能（25% 至 200%）的結合，使使用者能決定於拼接牆上顯示的最佳影像區域。
• 自動循環播放
• 使用者可就相同顯示內容設定最多 10 種顯示模式並進行循環播放，且可選擇播放間隔（1 秒至 600 秒）。此功能可用於自相同內容中動態突出特定影像區域，以在拼接牆上呈現特殊效果。

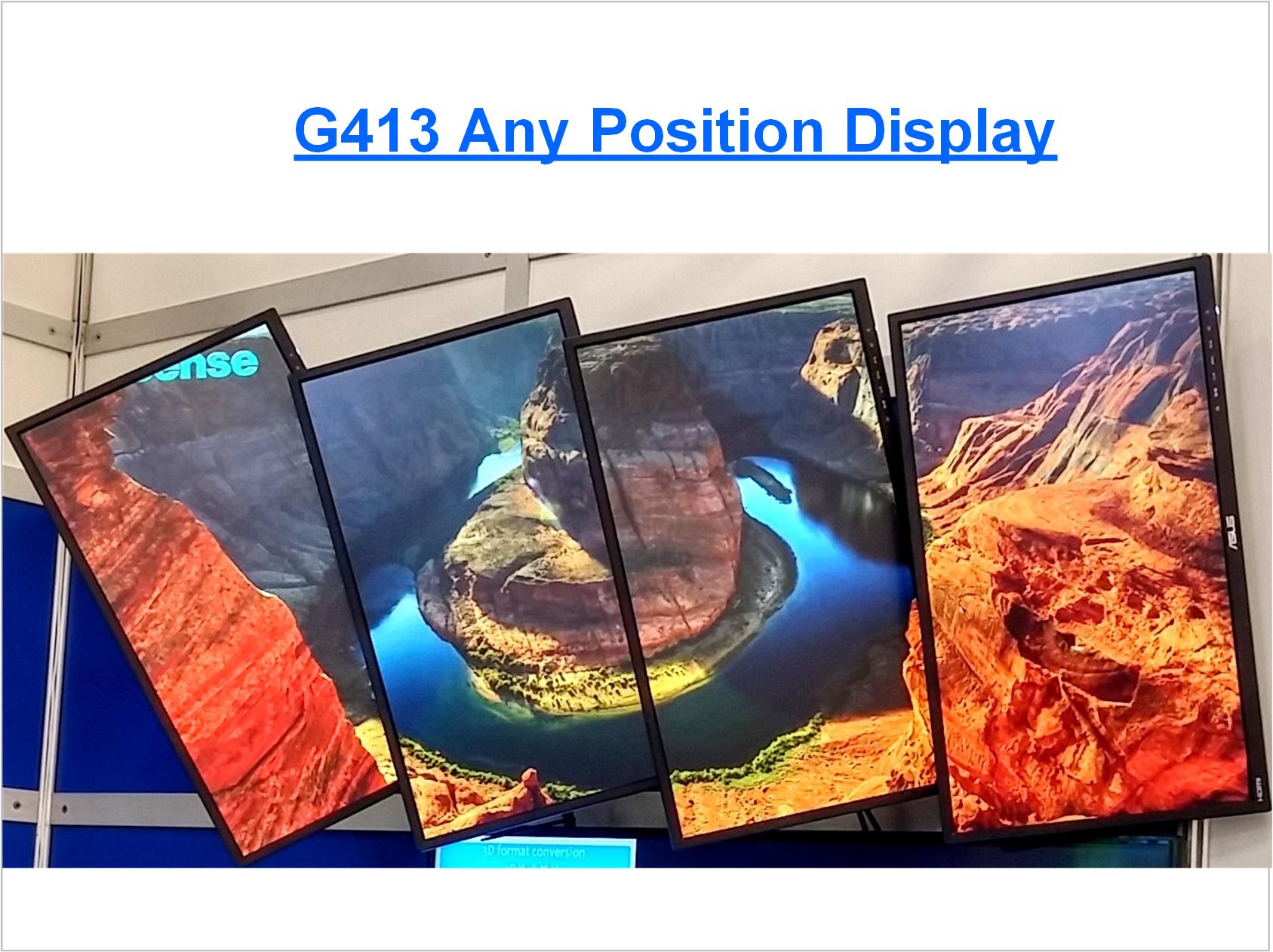

• 任意顯示裝置
• 傳統電視/顯示器可用於上下或左右翻轉位置，以平衡上下邊緣之間的電視邊框差異。
• 可程式 EDID
• 預設 23 個 EDID + 可程式 EDID 設定以最佳化輸入解析度。可程式 EDID 具有以下解析度範圍：H: 1024-3840, V: 720-2400
• LCD 防殘影保護
• 自動影像位置偏移以防止 LCD 產生燒錄殘影。
• 可調整的 OSD 位置
• 可移動 OSD 選單位置以方便操作 OSD。

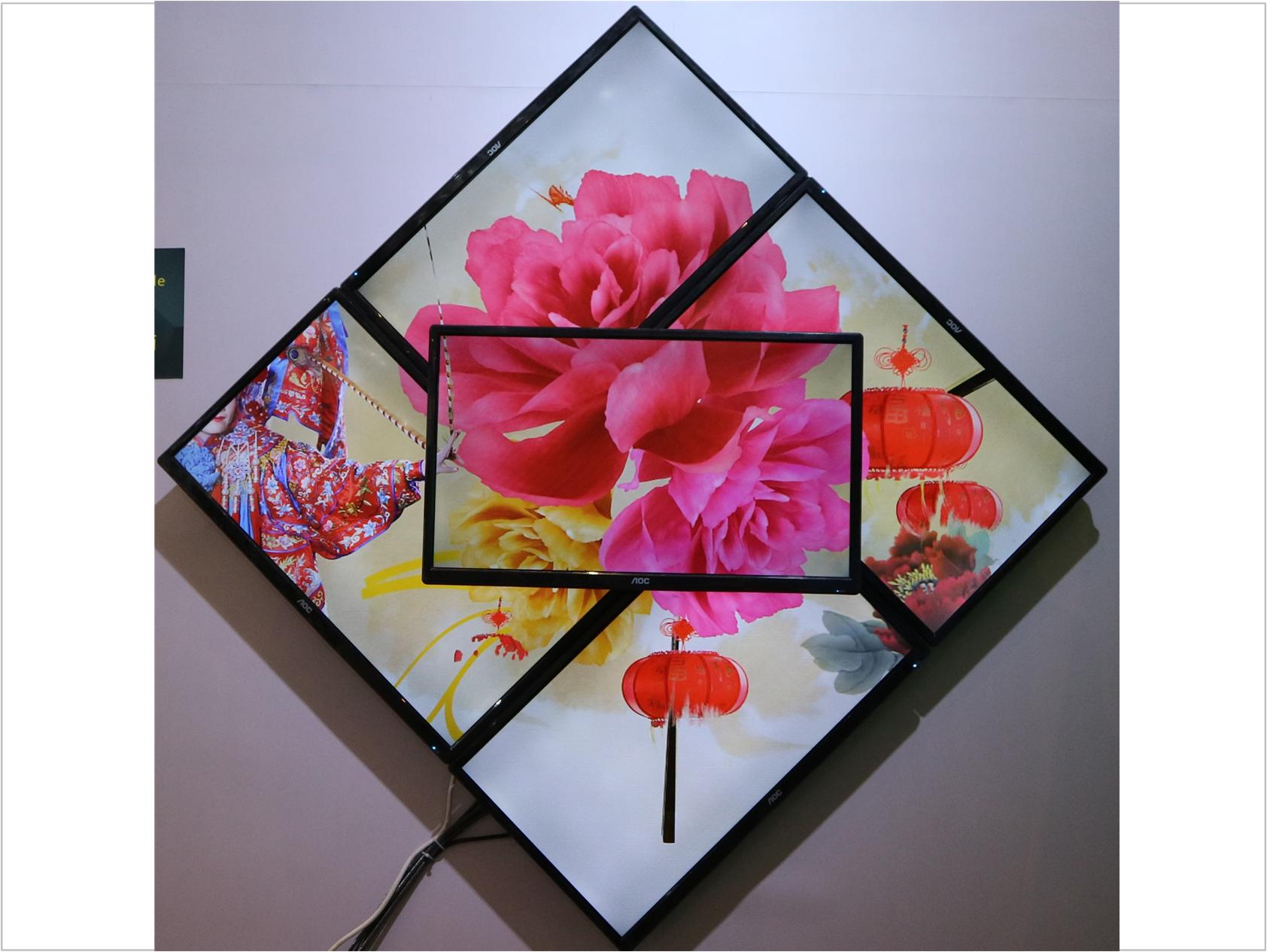

• PIP 功能
• 由兩個選定訊號來源所產生的 Picture in Picture，具彈性的位置與影像尺寸（上限至 1920*1200），PIP 影像可透過 Overlap 功能進一步調整以獲得不同大小與形狀。PIP 影像可跨整個拼接牆覆蓋全螢幕。
• POP 功能
• 並排顯示 (Side by Side) 可全螢幕或維持原始長寬比。兩個 POP 內容可在顯示器為橫向時，於右/左或上下位置顯示。
• 系統設定
• 使用者可透過 IR 遙控器、USB 或 Ethernet 設定系統。使用者可將 G413 連接至 WiFi 路由器，並透過任何連接至相同 WiFi 路由器的裝置以 WiFi 執行系統設定。Ethernet 操作亦支援 WebGui 與 Galign PC tool。
• 系統控制
• 使用者可透過 IR 遙控器、USB、RS232 與 Ethernet 控制 G413。
• 自動開/關機控制
• 當偵測不到輸入訊號時，GeoBox 可自動關閉輸出訊號。一旦偵測到輸入訊號，將自動開啟 GeoBox 並再次輸出訊號。此功能有助於系統之開/關機控制。
• 可選背景顏色
• 在調整長寬比時，使用者可能會在拼接牆上看到空白背景。使用者可透過 OSD 選擇背景顏色。
• 客製化設定
• 同一訊號來源下最多可儲存 10 組不同的顯示模式設定。可儲存 5 組具不同輸入來源與 PIP/POP 設定的顯示設定檔。使用者可透過遙控器、RS232、USB 或 Ethernet 隨時調出。
