S902 四路視訊處理器 對比 4x2 hdmi 矩陣切換器, 4K/60

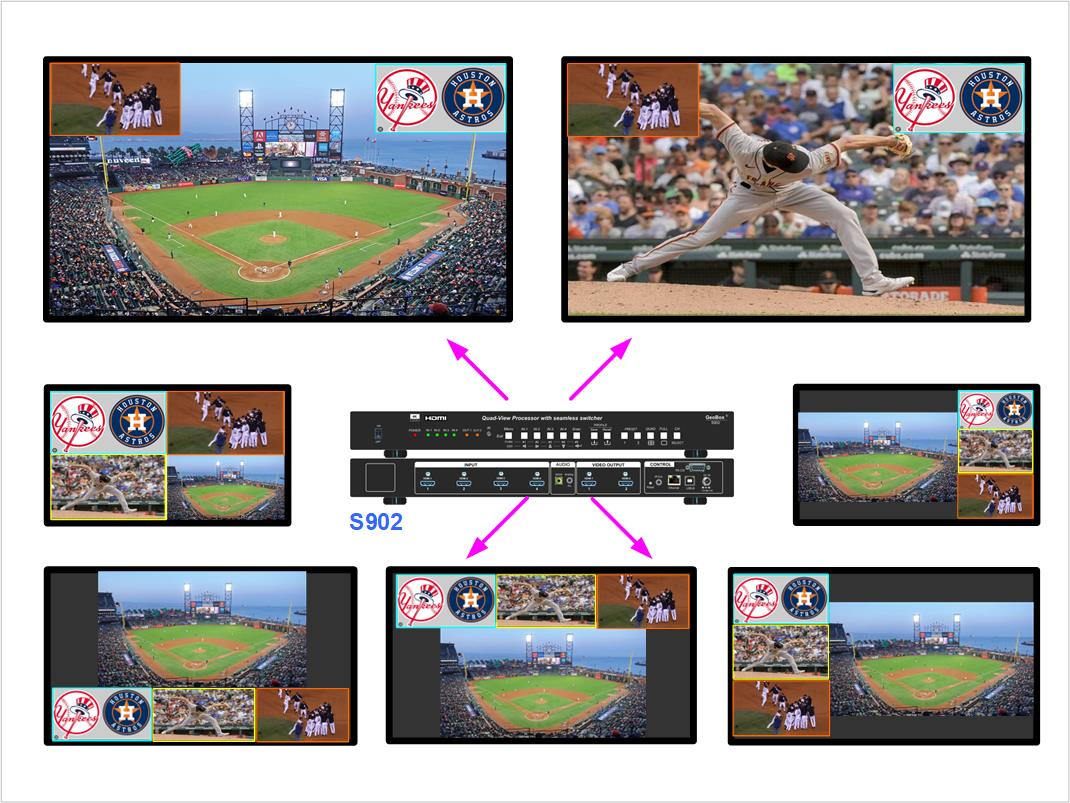

S902 hdmi畫面分割器除了能做典型的 4x2 HDMI 矩陣切換，還支援四畫面合成、多視窗控制和音訊路由，對活動、影像牆、安全監控或會議視聽都很方便。

• 輸入埠：4x HDMI 2.0。輸入解析度：4096*2160 @60Hz。
• 支援交錯與逐行 RGB/YUV 輸入訊號，採用 4:2:0/4:2:2/4:4:4 取樣及 8/10-bit 色深。
• 支援 VESA/CEA 標準影像時序，具高階縮放功能，上下縮放頻寬可達 600 MHz。
• 兩組同時 HDMI 2.0 輸出，可共用相同輸出解析度（最高 4096*2160 @60Hz）、相同訊號來源與顯示視窗。兩個輸出可選擇相同或不同的輸入訊號。
• 每個視窗可從任一輸入埠選擇一個輸入訊號。相同訊號來源可指定至多個視窗。

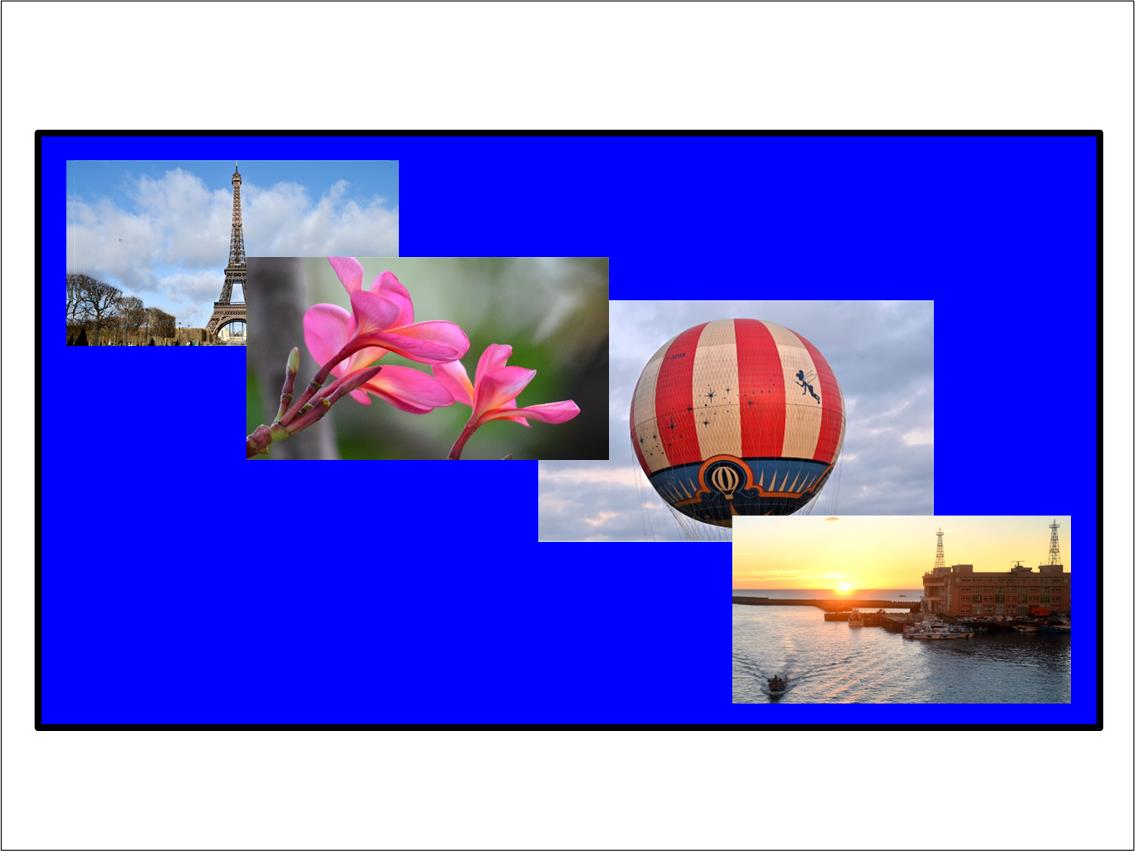

• 每個輸出畫面最多可顯示 4 個視窗，並支援彈性佈局、視窗位置、調整大小、縮放、定位、裁切、重疊優先順序與色彩校正。包含 PIP/POP 與重疊顯示。
• 使用者可在每個輸出埠單獨設定重疊優先順序。
• 若兩個輸出埠選擇相同的顯示視窗，則會顯示相同的視窗設定；若選擇不同視窗，使用者可獨立調整各自的視窗設定。
• 支援透明度混合及 16 種切換效果，包括無縫、淡入、淡出、溶解及擦拭。於多視窗模式切換時，僅淡入/淡出可用。
• 在訊號來源與顯示模式切換時提供快速無縫切換。
• 輸出格式：可選擇 RGB444、YUV444、YUV422 及 Deep color（8-bit 或 10-bit）。
• HDCP：V2.2/V1.4 相容。
• 支援 xvYCC 8/10/12-bit 寬色域輸入訊號處理。
• 延遲為 1-2 幀，依應用而異：約 16.7ms-33.3ms（V=60Hz）
• 為每個輸入埠預設 14 種輸出時序與 12 組 EDID，範圍從 XGA 到 3840*2400 @60。
• 支援 24/25/30/50/60/59.94Hz 輸入/輸出更新率。
• 可選螢幕顯示（OSD）透明度與關閉時間。
• 圖像凍結、翻轉與上下顛倒。
• 設計具透明度混合功能與全彩背景圖像。

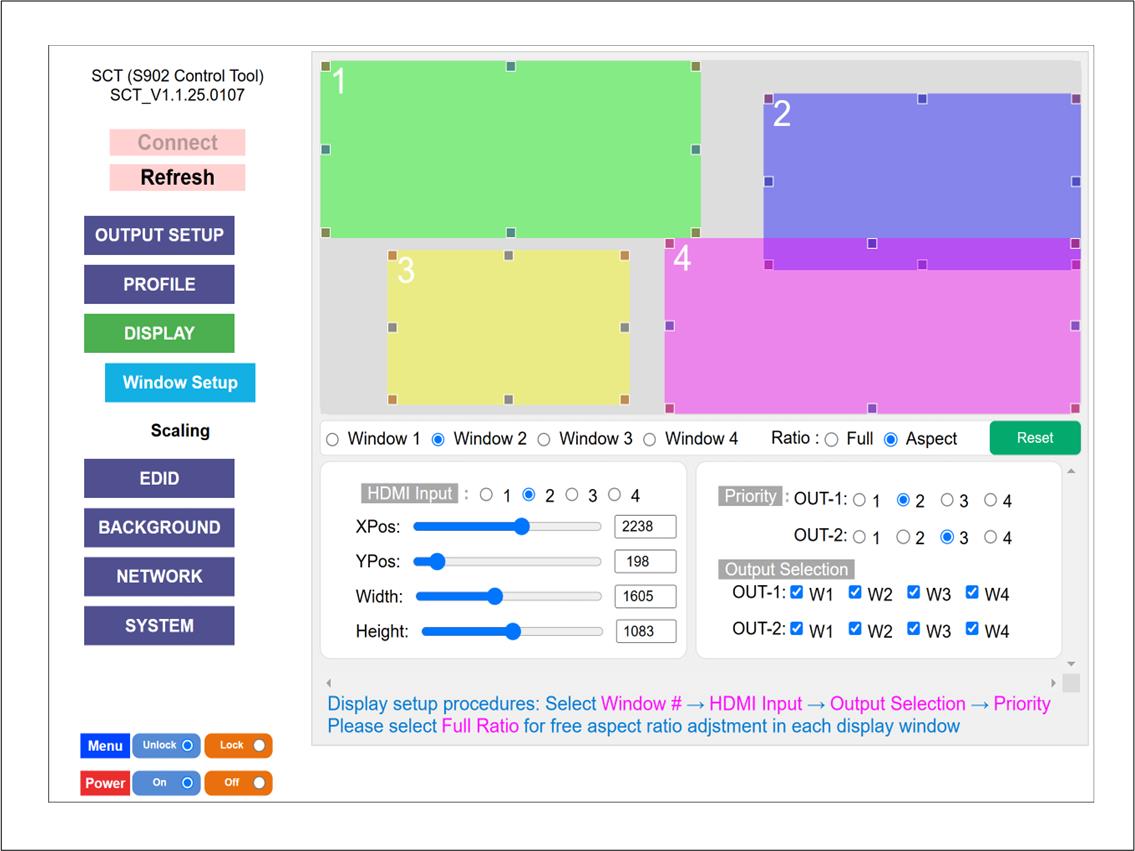

• 在播放一個設定檔時，SCT [實時與編輯] 模式允許同時預覽或編輯其他設定檔。
• Box ID # 範圍從 0-99，以便多台機箱個別控制。
• 在未偵測到輸入訊號時進入待機模式。
• 12 組系統預設與 20 組自訂設定檔預設。預設包含切換效果。
• 可選高階影像處理：3:2/2:2 影格節奏、對角線校正與降噪。
• 高品質縮放引擎，可將影像在 XGA 到 4k/2k 範圍內上下縮放。
• 針對交錯輸入提供 3D 動態自適應去交錯。
• 可程式化背景，支援自訂圖片與商標。
• 內建 HDMI 音訊、SPDIF 數位與模擬 R/L 3.5mm 接孔音訊輸出（從 SPIDIF 音訊抽出）。每個輸出可從輸入埠選擇獨立音源。

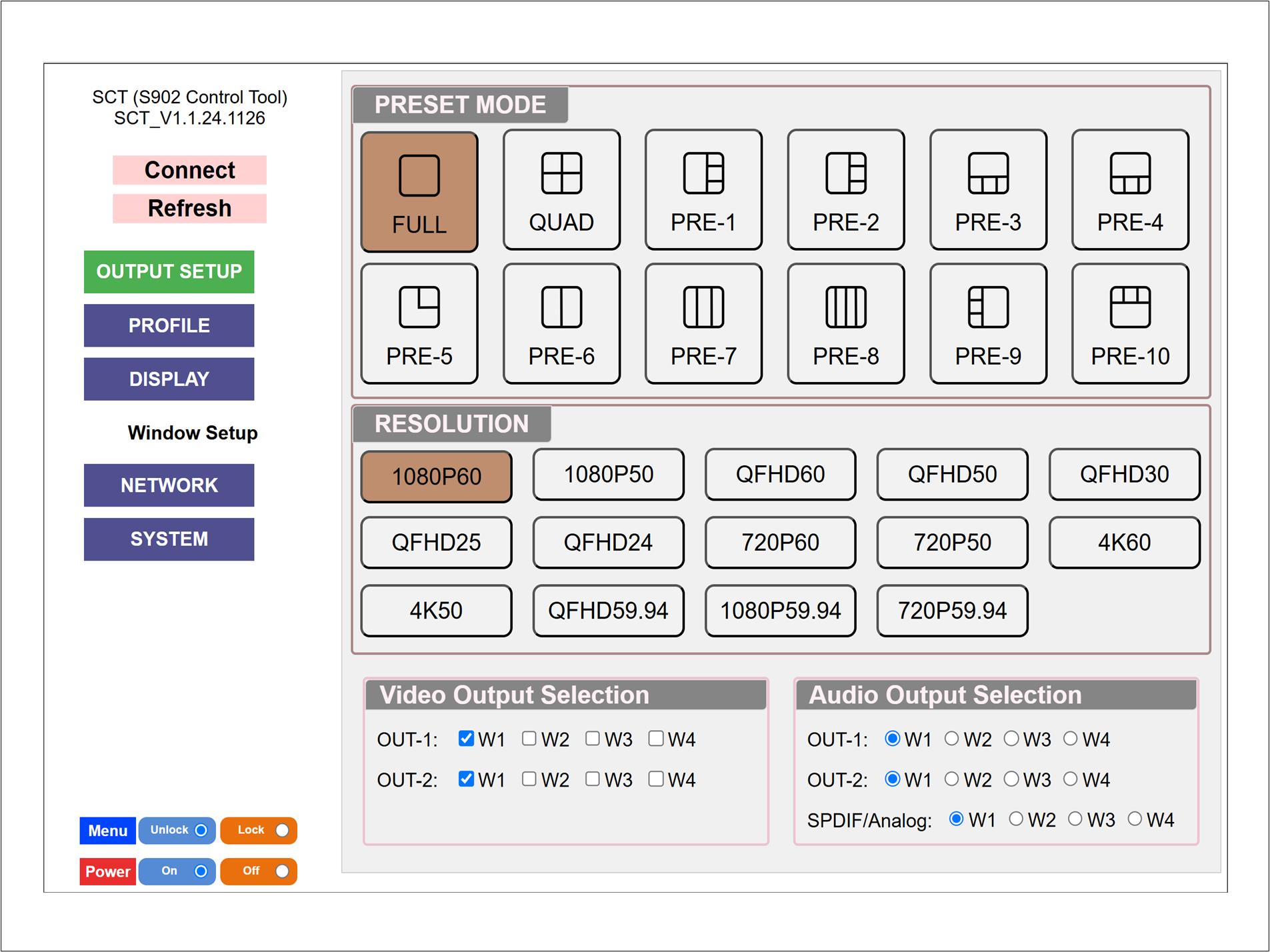

• 控制：前面板按鍵、紅外線遙控器 (IR)、RS232、Ethernet（含 UDP 與 WebUI）、USB 及 SCT PC Tool。
• ESD 保護：±15kV（空氣放電）、±8kV（接觸放電）
• 直流電源：DC 變壓器：12V 2A（100V-240V），最大功耗：22.5W，待機：1.9W
• 工作環境：40〫C，10-90% RH
• 尺寸（僅本體）：440mm*160mm*41mm（不含突出部分）。
• 重量：2.4kg（僅本體）
• CE/FCC/RoHS 認證
• 2 年保固，可延伸方案最多至 5 年。

• 用於大型顯示器的前端處理器，例如 LED, 邊緣融合系統和拼接牆。
• 數位看板
• 安全與監控系統
• 教育
• 會議室
• 簡報廳
• 影片內容後期製作
• 影片剪輯工作室
