多畫面投影拼接融合器

概覽

• 產品：M810 系列 (M811–M814) 是模組化多視窗處理器，專門用來做幾何校正、邊緣融合跟視訊牆任務，每台單元可支援 1–4 台投影機，也可以串接成大型系統。
• 延遲：多通道同步播放約 2 幀（33 ms，60 Hz）
• 控制：紅外線、按鍵面板、RS232、USB、Ethernet 和網頁介面，可存取最多 5 個預設

適用對象

• 不管是 AV 系統整合商、沉浸式場域設計師、模擬實驗室、博物館、禮拜場域，甚至租賃舞台團隊，只要需要對每台單元的 1–4 台投影機做對齊與邊緣混合，都很適合。

可以解決的問題

• M810投影拼接融合器可以幫多台投影機做到一致的幾何對齊、邊緣混合、色彩匹配和訊號管理，減少安裝時間，低延遲支援弧形銀幕、角落牆或大型畫面，是做 投影拼接 的好幫手。

我應該選哪個型號？

• M811：單投影機工作流程或小型標牌。
• M812：雙投影機混合與並列展示。
• M813：三投影機寬幅全景或 1+2 模式。
• M814：四投影機沉浸式牆面或四分割視訊牆。

常見情境 Q&A

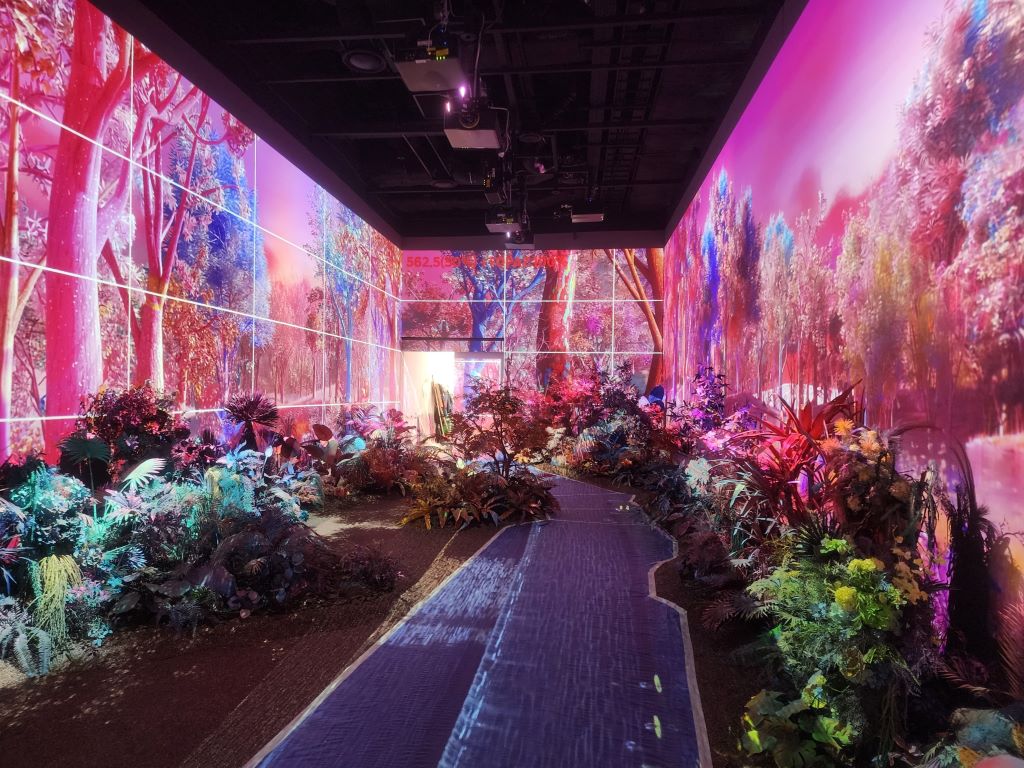

• 沉浸式房間：三台投影機怎麼拼成無縫全景？用 M813，設定重疊像素、RGB 伽瑪校正，再用 120×68 格線微調。
• 弧形銀幕：能不靠外部裝置就處理邊緣嗎？可以，內建幾何校正跟邊緣混合，還支援線性網格對齊。
• 角落牆：怎麼修正 W 型或 V 型角縫？使用角落牆調整，最多可達 1200 像素。
• 色彩一致性：投影機畫面怎麼匹配？每通道色彩校正，融合時用獨立 R/G/B 伽瑪，再搭配 9 區域黑位提升。
• 訊號串接：可以串接輸入嗎？可以，HDMI 迴路輸出就行，免分配器。
• HDR 來源：支援嗎？可以，輸入 HDR，輸出 SDR，保持投影一致性。
• 如何在弧形銀幕上對齊投影機？使用 120×68 格線並以 1/4 像素調整，搭配線性網格線對齊，並在視訊牆功能中設定重疊像素。
• 可以處理 HDR 來源嗎？可以—接受 HDR 輸入，並在輸出時轉換為 SDR 以確保投影一致性。
• 光溢出：怎麼處理？套用 9 區域黑位提升，再針對色彩/白平衡微調。
• 需要電腦嗎？ 不需要，用紅外線、面板、RS232、USB、Ethernet 或網頁介面就能控制，預設可簡化重複操作。

整合能力

• 承遠(VNS)的M810投影拼接融合器把多輸入擷取、幾何校正、邊緣融合、遮罩和同步輸出整合成單一多視窗視訊處理器平台，從單投影標牌一路擴展到四投影沉浸式畫面，並可串接支援更大型環境。對做投影拼接的專業應用來說，M810 系列就是快速、低延遲又精準的利器。

主要功能

• 幾何與翹曲：最多 17×9 控制點（IR/GCT），可用 120×68 格線微調，步進 1/4 像素，最多 100 個可調點，水平/垂直最大範圍 600 像素，讓多台投影機做 投影拼接 時畫面對齊更精準。
• 邊緣混合：4 條邊，水平最高可達 1920 像素，垂直最高可達 1200 像素；混合區域可獨立調整 R/G/B 伽瑪。
• 拼接牆功能：影像分割、裁切、重疊像素設定；彈性長寬比與位置位移，每邊可達 ±1800 像素。
• 色彩與黑位：逐通道色彩及白平衡；9 區域黑位提升以抵銷投影機漏光。
• 圖案：可選網格大小 8–120 像素，可設定顏色及透明度以參考外部圖案。

訊號與格式

• 每模組輸入：2× HDMI 2.0b、1× DP 1.2a、1× VGA；支援逐行/隔行 RGB/YUV、4:4:4 色差取樣，最高 30-bit 色深；支援非 VESA 定時以提高相容性。
• 最大輸入：7680×2160@30、7680×1200@60、4096×2160@60；接受 HDR 輸入並轉換為 SDR 輸出。
• 輸出：1× HDMI 1.4，含 15 種可選模式，最高至 WUXGA 與 2048×1080@60（4:4:4 RGB）。
• HDCP：HDMI 輸入 V2.2/V1.4，DP 輸入 V1.3，輸出 V1.4。

處理與同步

• 10‑bit 處理，3:2/2:2 影格節奏，低角度平滑，高品質縮放，3D 動態自適應消隔行。
• 幀鎖定（frame lock）提供同步輸出；自由運轉模式可在輸入變換時保持投影機運作，確保投影拼接畫面穩定。

顯示模式

• PIP/POP：PIP 支援 320×180 至 1920×1200，可彈性配置位置與長寬比；POP 為並排顯示以支援多來源佈局。當主影像旋轉 90°/270° 時，PIP 會被停用。
• 旋轉與轉換：逐通道 90/180/270 旋轉、翻轉、裁切、縮放及色彩調整，支援最高 4K/60 輸入。
• 遮罩：邊緣遮罩與幾何綁定，最高可達 500 像素；8 點遮罩每點水平/垂直最高可達 900 像素。

效能與耐久性

• 24/7 運作：設計供連續使用；ESD 保護 ±15 kV 空氣放電與 ±8 kV 接觸放電；操作溫度最高達 45 °C，濕度 10–90% RH。

型號規格

• 電源：12 V / 3.3 A。最大耗電量—M811：8.4 W、M812：14.4 W、M813：21.6 W、M814：28.8 W。
• 尺寸（機身）：M811：303×164×44 mm（不含突出物）、303×175×55 mm（含）。M812–M814：440×190×58 mm（不含突出物）、440×201×69 mm（含）。
• 重量：M811：1.5 kg；M812：2.5 kg；
• 重量：M811：1.5 kg；M812：2.5 kg；M813：2.6 kg；M814：2.8 kg。
• 認證：CE/FCC/RoHS；保固 2 年，可延長至最多 5 年。

EDID 與預設

• 可程式 EDID：H=1024–3840、V=720–2400；可透過 IR、RS232、USB 或網路儲存及召回最多 5 組系統設定；可備份至 PC。
