投影機融接器
產品細節
這台投影機融接器，可以把多投影融合、幾何校正和視訊牆控制通通整合在一起。對沉浸式顯示、曲面螢幕或拼接牆來說，這台就是多投影畫面對齊、無縫拼接的利器。
為什麼要用這台投影機融接器
- G814 可以在不用頂級投影機的情況下，打造無縫全景影像或曲面螢幕配置。它提供精準的幾何扭曲控制、色彩匹配和黑階提升，減少畫面接縫，視覺一致性大幅提升。搭配這台投影機融接器，整個多投影畫面融合的流程更簡單，也更容易調整。
幾何與融合控制
- 扭曲引擎：最多 17×9 控制點，搭配 120×68 格網微調，每步 1/4 像素
- 調整範圍：水平方向和垂直方向各最多 600 像素，最多 100 個調整點
- 線性格網：可遠端快速對齊 H/V 線
- “W” 類型角落牆調整：最多 1200 像素（角落、H/V、曲線點）
- 四邊邊緣融合：最多 1920 (H) × 1200 (V) 像素
- 融合區域：可獨立做 R/G/B 伽瑪校正
- 黑階提升：九個區域抵消投影機光線漏光
- 邊緣遮罩：最多 900 像素(H/V)，8 個邊界控制點；跟隨對齊遮罩最多 500 像素
視訊牆、裁切與串聯
- 內建視訊牆工具，可針對每台投影機分割、裁切及分配來源影像
- 支援重疊像素設定，方便拼接單元間做精準邊緣融合

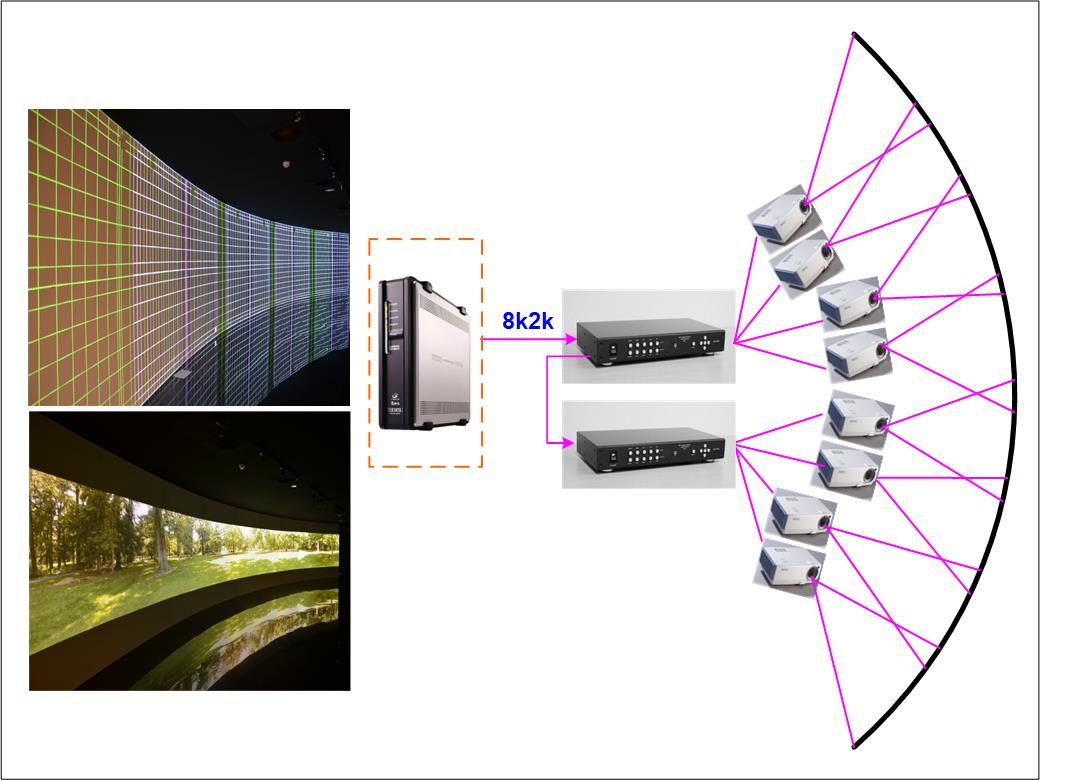

- HDMI 2.0 迴圈輸出，可串聯多單元安裝
- 每通道支援旋轉 (90/180/270)、翻轉、裁切、縮放與色彩調整；4K/30 輸入時支援 90/270
- 多通道同步輸出並具幀鎖定
規格
- 型號：G812 (單一處理), G814 (雙處理)
- HDCP：HDMI 2.2/1.4；DP 1.3
- 音訊：內嵌 HDMI 與 SPDIF 輸出
- ESD：±8kV 空氣放電，±4kV 接觸放電
- 電源：AC 100–240V 或 DC 12V；使用 AC 時提供 DC 12V 1A 輸出
- 耗電量（典型）：21.4W/20.5W（僅 AC）；33.4W/32.5W（含 DC 12V/1A 輸出）
- 環境：最高 45°C，10–90% RH
- 尺寸：440 × 161 × 58 mm；重量：2.46 kg
- 認證：CE、FCC、RoHS；保固：2 年（可延長至 5 年）
- 輸入：共 8 個（4× HDMI 2.0b、2× DP 1.2a、2× VGA）；輸出：4× HDMI
- 輸入解析度：最高 4096×2160 @60Hz；7680×1200 @30Hz；4:4:4 完整色度
- 輸出解析度：最高 WUXGA 及 2048×1080 @60Hz；RGB 4:4:4 逐行掃描
- 支援 HDR 輸入（輸出不具 HDR 效果）
- 兩幀延遲（約 33ms @60Hz），10‑bit 處理
- 控制：IR、RS‑232、Web GUI、USB/Ethernet PC 工具；可程式 EDID
- 支援 HDMI 2.0 迴路輸出以做菊鏈；具框鎖定以同步輸出
性能與處理
- 10‑bit 處理器，4:4:4 色度，xvYCC；支援 8/10/12‑bit 輸入
- 高品質縮放引擎；低角度平滑演算法
- 3D 動態自適應去隔行；3:2/2:2 幀格節拍
- 可選格線圖案大小（8–120 px）與顏色；可選透明度
- 每邊彈性寬高比，±1800 像素裁切範圍
- 刷新率：在特定輸出時序下支援 24/30/50/60/120
使用案例

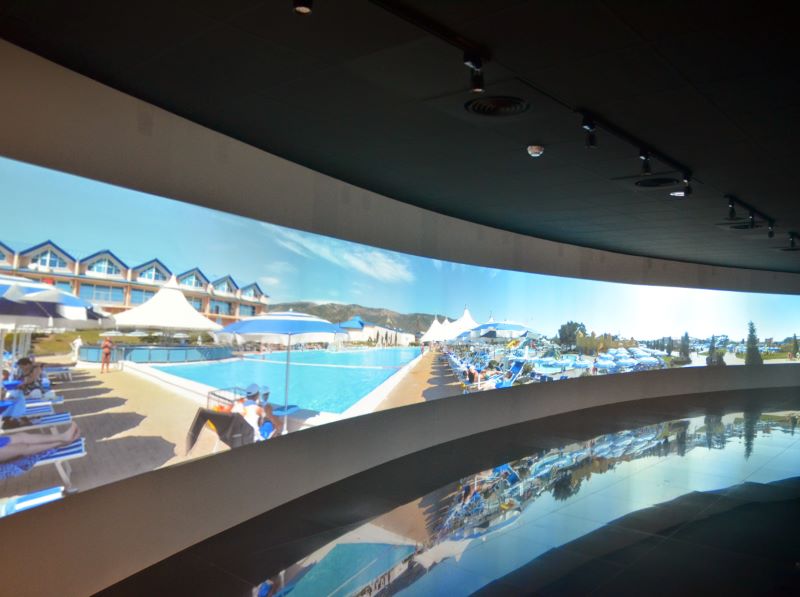

- 沉浸式圓頂與弧形影廳融合 3–6 台投影機
- 企業大廳與控制室打造同步拼接牆面
- 模擬/訓練支援每邊 RGB 伽瑪與黑階提升
- 巡迴活動利用快速網格對齊與角落 “W” 校正

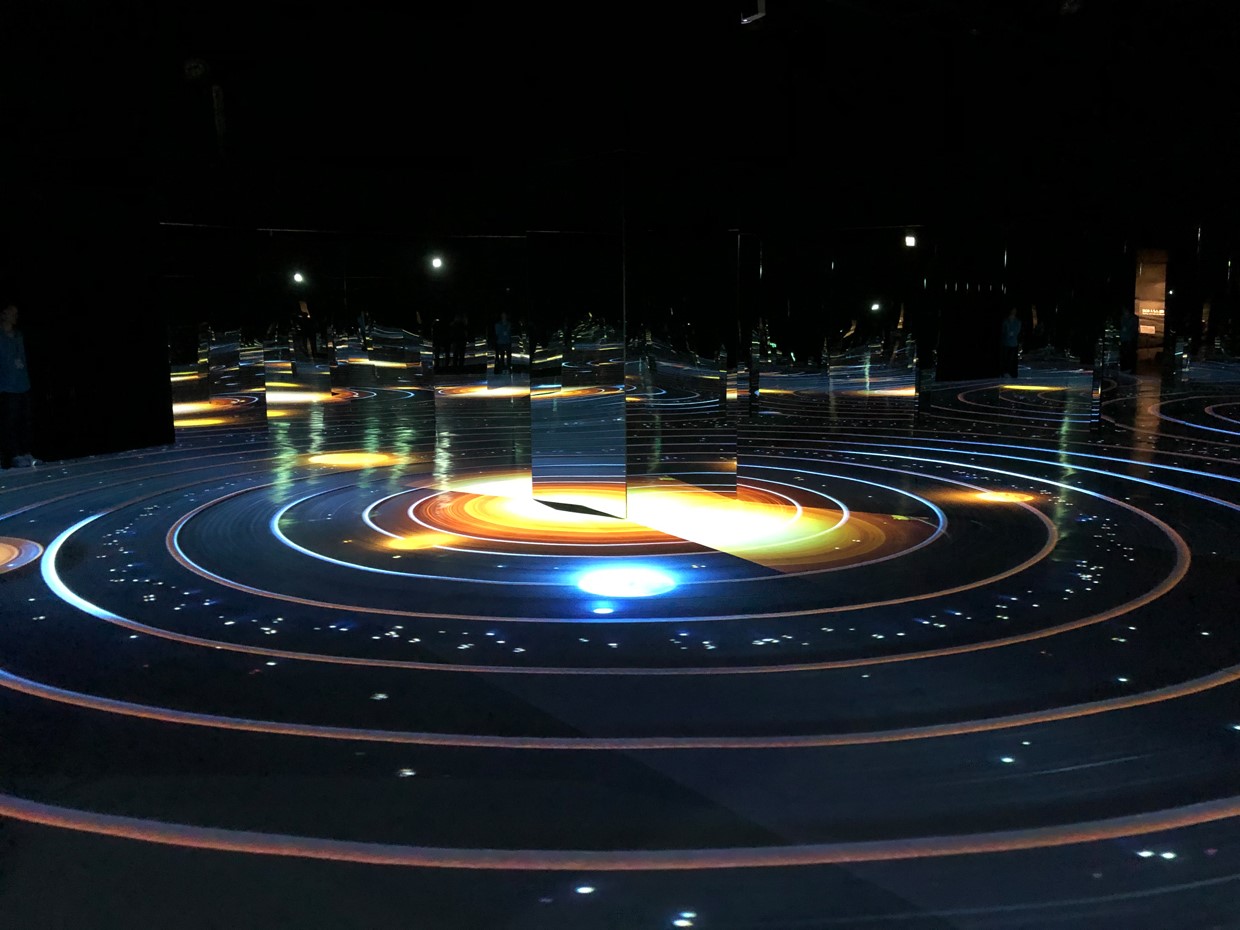

- 博物館透過彈性 EDID 與頻率轉換處理非標準時序
準備好您的多投影機設定了嗎？
將 G814 作為您的邊緣融合處理器與邊緣融合硬體，用於無縫、色彩匹配且同步的多顯示器安裝—無需額外的分配器或 PC 軟體。
