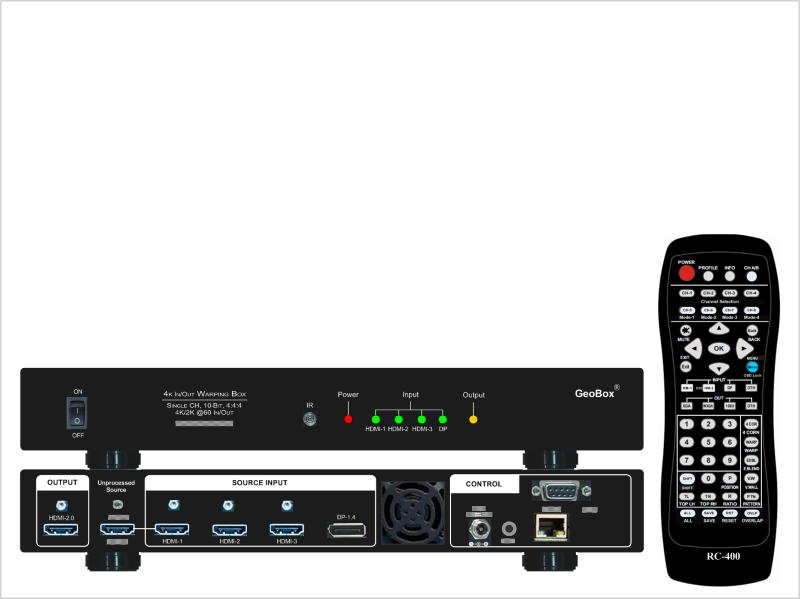

UD101 ライト 4K 歪み補正ボックス: マルチビューおよびジオメトリ制御

曲面スクリーン、コーナーウォール、超短焦点（UST）調整、マルチソース配置、そして3Dフォーマット処理において、UD101Lワーピングボックスは一台で精密なジオメトリ制御と柔軟なビデオ処理を提供します。このワーピングボックスは、精度と安定性が重要な複雑な投影セットアップ向けに設計されています。

UD101Lワーピングボックスとは何ですか？

• UD101Lワーピングボックスは、ワープ／ディワープ、ビデオウォール制御、フォーマット変換、シームレススイッチング、PIP/POP、クロップ、反転／回転、クアッド分割マルチビューをサポートする多機能4Kプロセッサーです。このワーピングボックスは赤外線（IR）、USB、Ethernet、WebGUIで制御でき、最大120×68の制御点で細かな画像調整を行えます。複数のワーピングボックスをカスケード接続して大規模表示に対応でき、1台のプロジェクターで最大4つの異なるコンテンツを同時に表示できます。

このコンテンツが答えるよくある質問

• 4Kプロジェクターのエッジブレンディング：曲面、ラップアラウンド、または360°スクリーンに最適なワーピングボックスハードウェアはどれですか？
• マルチプロジェクターのアライメント：ワーピングボックスはワープ、スタッキング、マスキングを詳細に制御できますか？
• マルチ入力ディスプレイ：ワーピングボックスは分割、クロップ、複数ソースの同時表示をサポートしますか？
• コスト効率の高い構成：ワーピングボックスは高価なレンズシフト機能付きプロジェクターへの依存を減らせますか？
• 縦向き投影：ワーピングボックスはソースコンテンツを回転させずに縦向きプロジェクターを運用できますか？

• 入力: 3x HDMI 2.0b, 1x DP1.4, 出力: 1x HDMI 2.0、入力のシームレススイッチャー機能を選択可能。
• ループ出力: 1x HDMI 2.0b（音声およびデイジーチェーン接続用）。
• HDCP準拠: 入力: HDMI: HDCP V2.2/V1.4、DP: HDCP V1.3、出力: HDCP V2.0/V1.4。
• 入力解像度: DisplayPort: 7680*4320 @30Hz、HDMI: 7680*2160 @30Hz、7680*1200 @60Hz、4096*2400 @50Hz、4096*2160 @60Hz。
• 入力はプログレッシブおよびインターレースのRGB/YUV信号、4:4:4クロマサンプリング、最大30ビットカラーに対応。
• 様々な信号源と容易に接続できるよう、非VESA標準の入力タイミングをサポート。
• 選択可能な出力16系統: HDMI 2.0 最大4096*2160 @60Hz、プログレッシブ4:4:4 RGB。
• 2フレームのシステム遅延: 33ms (@V=60Hz)
• ジオメトリアラインメント用ワープエンジン、最大120x68コントロールポイント対応。
• 各コーナーにおいてH&V方向それぞれ最大1200ピクセルまでのジオメトリ調整が可能。
• W字コーナーウォール調整をH&V方向で柔軟な位置にてサポート。
• 直線性グリッドライン調整をサポートし、H&Vライン位置を迅速に整合可能。曲面スクリーン表示のライン間隔調整に適しています。
• エッジマスクは8つのコントロールポイントを持ち、各コントロールポイントでH&V方向それぞれ最大900ピクセルまで対応。
• 画像分割、クロップ、アスペクト比調整のための組み込みビデオウォール機能。
• ジオメトリアラインメントグリッドのサイズはH&V方向で8-120ピクセルから選択可能。デフォルトは32*32ピクセル。
• グリッドパターンの色を選択可能で、透過設定により外部テストパターンを適用可能。
• 各エッジで柔軟なアスペクト比調整が可能、最大+_ 1800ピクセルの位置シフト。
• 3Dフォーマット変換: 3D入力信号をサイドバイサイド、トップ/ボトム、フレームシーケンシャル出力信号に変換し、パッシブ3Dおよびアクティブ3Dディスプレイに対応。
• OSDメニューの位置を調整可能。
• 10ビットプロセッサー、3:2/2:2カデンス、低角度スムーズアルゴリズム、高品質スケーリングエンジン。
• 3Dモーション適応型デインタレース。
• マルチユニット運用時に出力を完全同期させるフレームロック機能。
• フレームレート変換および50Hz入出力機能により、フレーム落ちやフレーム繰り返しを低減。
• xvYCCおよび8/10/12ビット深色処理に対応。
• HDR 10入力信号を自動処理し、SDRフルカラーRGB 4:4:4出力をサポート。
• 90/180/270回転、反転、クロップ、スケーリング & カラー調整は4k/2k 60Hz入力信号まで対応。ユーザーはジオメトリアラインメントにより回転角の微調整も可能。
• PIP/POP機能: PIP画像サイズは320*180から1920*1200まで、位置は柔軟に、アスペクト比調整可能。
• 2/3/4分割表示。
• 2つの入力信号間でのクイックシームレス切替。
• EDIDの選択・プログラム可能範囲: H=1024-4080、V=720-3840。
• 設定を最大10件まで保存可能で、いつでも呼び出し可。
• ESD保護: ±15kV (Air-gap discharge)、±8kV (Contact discharge)
• 動作環境: 40°C、10-90% RH
• 制御: IR、RS232、USB、Ethernet
• CE/FCC/RoHS 認証
• 電源: DC 12V 2A、消費電力: DC 12V/1.1A (13.2W)
• 寸法および重量（本体のみ）: 303mm*190mm*40mm、1.2Kg
• 2年間保証、有料で最長5年まで延長可能。
