M811L WUXGA ワーピングボックス: プロジェクター用究極の映像プロセッサー

対象ユーザー

• AVインテグレーター、プロジェクションマッピングアーティスト、博物館／設置チーム、レンタル／ステージング、コントロールルームの表示担当者、プロジェクターの色収差を補正したりワープを整列させたり画像をスタックする方法を求めるすべての人向け。

解決する課題

• 複数プロジェクターの色・レンズによるアーティファクト、非VESAタイミングの不一致、湾曲面やコーナー壁での複雑なワーピング、同期した複数ユニットのカスケード、ライブおよび常設ディスプレイ向けの柔軟なPIP/POPオーバーレイ。

よくある質問への主要な回答

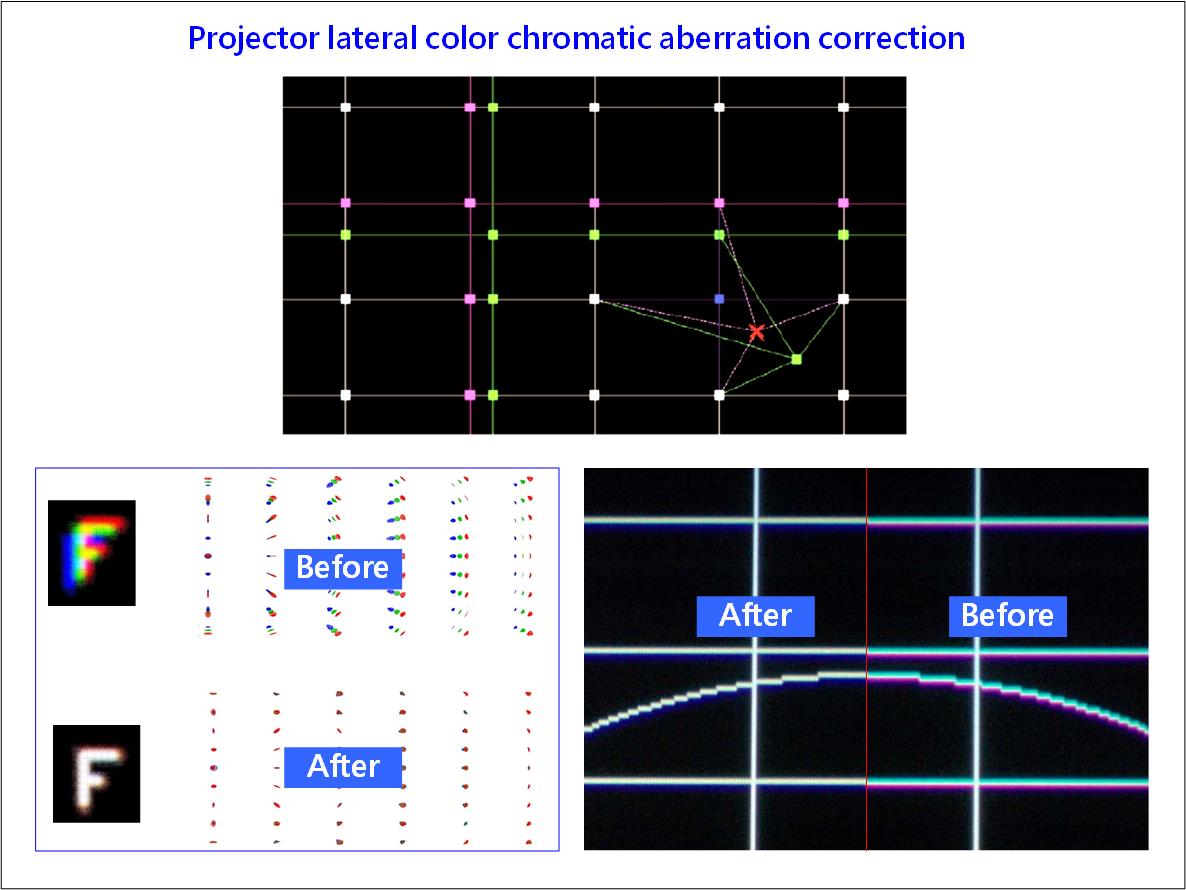

• 横色収差（ラテラルカラー）の修正方法：チャネルごとの色調整、10ビット処理、モーション適応型デインタレース、細かいグリッドのジオメトリツールを使い、RGBを1/4ピクセル精度で合わせます。
• エッジブレンディングとワープ用プロセッサ：M811Lは最大120×68の微調整ポイント、17×9のIR/GCT制御点、Corner Wall調整、およびLinearity Grid Line整列などの高度なワープをサポートします。
• 高解像度入力とループアウト：入力は最大7680×2160@30Hzおよび5760×1200@60Hz（4:4:4、最大30ビットカラー）。HDMI 2.0bのループアウトはデイジーチェーンとソースモニタリングをサポートします。
• 同期ビデオウォール：組み込みのビデオウォールとオーバーラップツールにより分割／割当て、クロップ、シフト、アスペクト制御が可能です。フレームロックによりチェーン接続されたユニット間での出力同期が保証されます。
• PIPウィンドウ：PIPは320×180から1920×1200まで位置とアスペクトを調整可能；POP対応。注意：メイン画像が90°または270°回転している場合、PIPは無効になります。

プロジェクター用ビデオプロセッサとしてM811Lを選ぶ理由

• 精密なワープとグリッド整列により目に見える色のにじみやエッジのずれを低減します。非VESAタイミングのサポートとプログラム可能なEDIDにより特殊フォーマットのソースも安定動作します。PIP/POP、回転、チャネルごとの調整により追加機器なしでクリエイティブなレイアウトが可能です。フレームロックとHDMIループアウトは大規模キャンバス向けの複数ユニットチェーンを簡素化します。

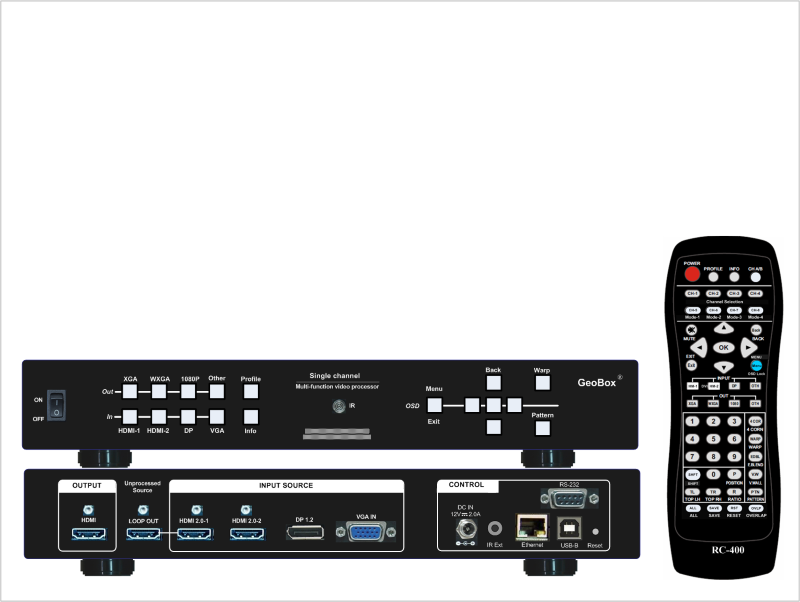

• 入力: HDMI 2.0b 2系統、DP1.2a 1系統、VGA 1系統
• 出力: HDMI 1.4b 1系統
• ループ出力: カスケード用 HDMI 2.0b 1系統。
• HDCP 準拠: 入力: HDMI: HDCP V2.2/V1.4、DP: HDCP V1.3、出力: HDCP V1.4。
• 入力解像度: 7680*2160 @30Hz、5760*1200 @60Hz、4096*2160 @60Hz
• 入力はプログレッシブおよびインターレースの RGB/YUV 信号、4:4:4 クロマサンプリング、最大30ビットカラーをサポートします。
• 非VESA標準の入力タイミングをサポートし、様々な信号源との接続を容易にします。
• 出力: 最大 2048*1080/60、プログレッシブ 4:4:4 RGB、選択可能な出力解像度 15種類。
• システム遅延: 2フレーム、33ms（@V=60Hz）
• ジオメトリ補正のためのワープエンジン: IRコントロールおよびGCT PC Toolで最大17*9の制御点に対応。
• 120x68 グリッドのピクセル位置微調整。各制御点は1/4ピクセル/ステップで調整可能で、最大12.5ピクセルまで移動できます。最大調整ポイント数は100点です。最大12.5ピクセルの調整範囲。最大調整ポイント数は100点です。
• ジオメトリ調整範囲: H&V 両方向で最大600ピクセル。
• 柔軟な位置での H&V コーナーウォール調整をサポートします。
• 迅速な H&V ライン位置合わせのための直線性グリッドライン調整をサポートします。
• Edge Mask は8つの制御点を持ち、各制御点で H&V 方向に最大900ピクセルまで対応。
• 埋め込みのビデオウォール機能により、画像の分割、クロップ、および位置調整が可能です。
• H&V 方向で8〜120ピクセルのグリッドパターンサイズを選択可能。デフォルトは32*32ピクセルです。
• グリッドパターンの色を選択可能で、外部パターンのために背景画像を確認できる透過設定もオプションで用意しています。
• 各エッジで最大 +_ 1800ピクセルの位置シフトまで柔軟にアスペクト比を調整可能。
• 10ビットプロセッサ、3:2/2:2 ケイデンス、低角度スムーズアルゴリズム、高品質スケーリングエンジン。
• 3D モーションアダプティブ デインターレース。
• 複数ユニットをカスケード接続した際に完全に同期した出力を得るためのフレームロック機能。
• xvYCC および 8/10/12ビットのディープカラー処理に対応。
• 各処理チャンネルごとの個別カラー調整。
• 各々に対して90/180/270回転、反転、クロップ、スケーリング、およびカラー調整が可能。
• PIP/POP 機能: PIP画像サイズは320*180から1920*1200まで、位置は柔軟に設定可能でアスペクト比も調整可能。メイン画像が90/270度回転している場合、この機能は利用できません。
• EDIDは選択およびプログラム可能で、範囲: H=1024-3840、V=720-2400。
• ユーザーは最大5つまでの設定を保存でき、リモコン、RS232、USB、ネットワークから呼び出せます。
• ESD保護: ±15kV（空気放電）、±8kV（接触放電）
• 動作環境: 40〫C、10-90% RH
• 制御: キーパッド、IR、RS232、USB、Ethernet
• 電源: DC: 12V 2A、最大消費電力: 12V/0.7A、8.4W
• 寸法（本体のみ）: 突起部を除く: 303mm*164mm*44mm。
• 重量（本体のみ）: 1.5kg
• CE/FCC/RoHS 認証済
• 2年保証、有償で最大5年まで延長可能です。
