VNS M810 Processeur vidéo multi-fenêtres pour la fusion des bords sans couture

Aperçu

• Produit : VNS M810 series (M811–M814) est un processeur modulaire multi-fenêtres conçu pour la correction de déformation, la fusion des bords et les tâches de mur d'images avec 1–4 projecteurs par unité et en cascade pour les grands systèmes.
• Latence : 2 images (~33 ms à 60 Hz) pour la lecture multi-canal synchronisée.
• Contrôle : IR, claviers, RS232, USB, Ethernet et interface web—sauvegarde et rappel jusqu'à 5 présélections.

À qui cela s'adresse

• Intégrateurs AV, concepteurs de lieux immersifs, laboratoires de simulation, musées, lieux de culte, et équipes de location et de production scénique ayant besoin d'un processeur multi-fenêtres ou d'un processeur vidéo multi-fenêtres pour aligner et fusionner 1–4 projecteurs par unité sans PC.

Ce que cela résout

• Alignement géométrique cohérent, fusion des bords, correspondance des couleurs et gestion des signaux entre plusieurs projecteurs—réduction du temps d'installation et possibilité d'écrans courbes, de murs d'angle et de toiles grand format avec une faible latence.

Quel modèle choisir ?

• M811 : flux de travail mono-projecteur ou petite signalétique.
• M812 : fusions à deux projecteurs et affichage côte à côte (POP).

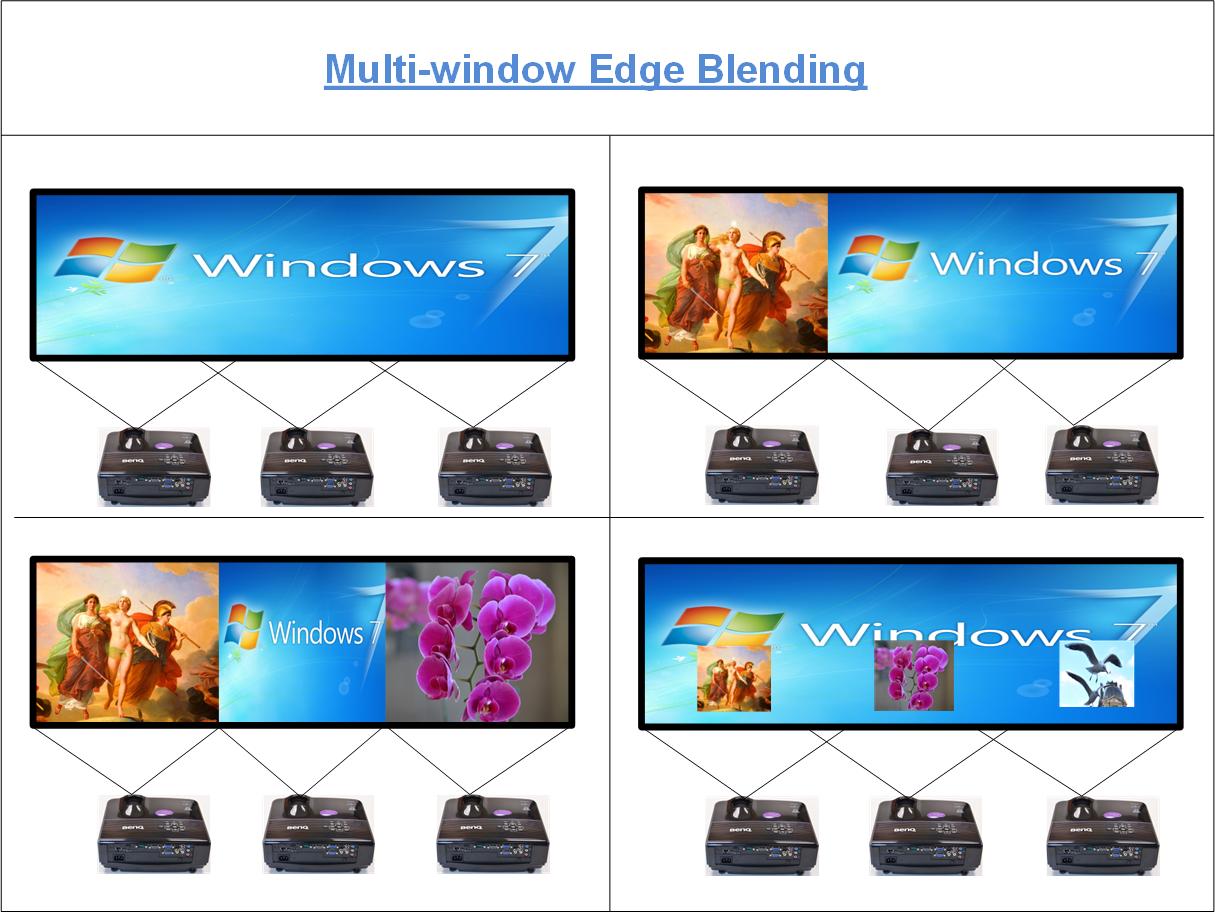

• M813 : panoramas larges à trois projecteurs ou modes 1+2.
• M814 : murs immersifs à quatre projecteurs ou divisions en quatre d'un mur d'images.

Réponses rapides aux questions fréquentes

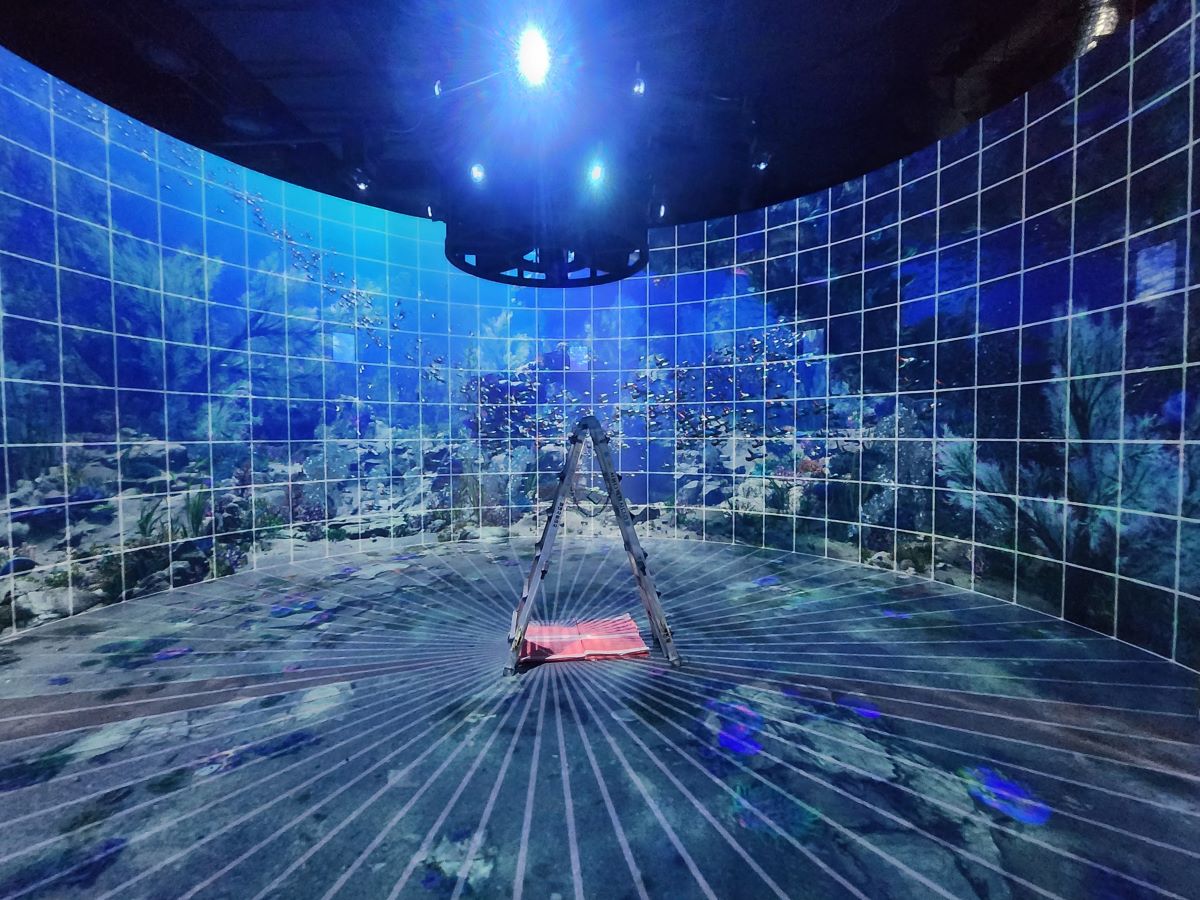

• Cas d'utilisation : salles immersives : Comment fusionner 3 projecteurs en un panorama homogène ? Utilisez M813, réglez les pixels de recouvrement, appliquez la correction gamma RGB pour la fusion, et peaufinez avec la grille 120×68.
• Cas d'utilisation : écrans courbes : Puis-je gérer des bords courbes sans appareils externes ? Oui—correction de déformation intégrée et fusion des bords plus alignement Linearity Grid Line.
• Cas d'utilisation : murs d'angle : Comment corriger les jonctions en “W” et en “V” verticales des angles ? Utilisez l'ajustement Corner Wall jusqu'à 1200 pixels.
• Cas d'utilisation : cohérence des couleurs : Comment égaliser les projecteurs ? Appliquez une correction des couleurs par canal, une gamma séparée R/G/B dans la fusion, et une élévation du niveau de noir en 9 régions.

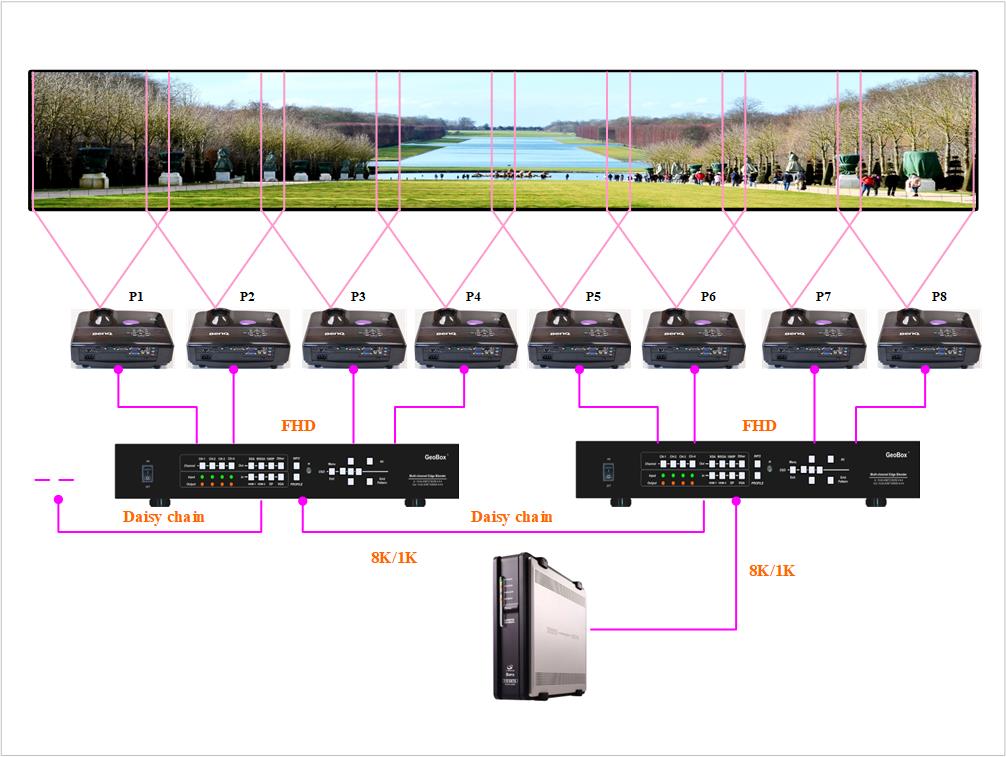

• Cas d'utilisation : chaîne de signal : Puis-je chaîner les entrées en série ? Oui—la sortie HDMI en boucle prend en charge le chaînage en série, aucun répartiteur nécessaire.
• Meilleurs outils pour la fusion multi-projecteurs : La série VNS M810 offre une correction de déformation par canal, un contrôle de la fusion gamma RGB, et le recadrage de mur d'images avec passage HDMI en boucle.
• Comment aligner les projecteurs sur un écran courbe ? Utilisez la grille 120×68 avec des réglages au 1/4 de pixel, l'alignement Linearity Grid Line, et définissez les pixels de recouvrement dans la fonction mur d'images.
• Puis-je utiliser des sources HDR ? Oui—les entrées HDR sont acceptées et converties en SDR en sortie pour une projection cohérente.
• Et si les projecteurs fuient de la lumière ? Appliquez l'élévation du niveau de noir en 9 régions et peaufinez la couleur et l'équilibre des blancs par canal.
• Ai-je besoin d'un PC ? Non—contrôle via IR, claviers, RS232, USB, Ethernet et page web ; les présélections simplifient la répétition des spectacles.

Intégration

• La série VNS M810 combine l'ingestion multi-entrées, la correction de déformation, la fusion des bords, le masquage et les sorties synchronisées en une seule plate-forme de processeur vidéo multi-fenêtres qui évolue de la signalétique mono-projecteur aux toiles immersives à quatre projecteurs—et se met en cascade pour des environnements plus vastes.

Principales capacités

• Géométrie & déformation : Jusqu'à 17×9 points de contrôle (IR/GCT), grille 120×68 réglable avec des pas de 1/4 de pixel, max 100 points ajustables, plage de 600 pixels en H/V.
• Fusion des bords : 4 bords, H jusqu'à 1920 px et V jusqu'à 1200 px ; gamma R/G/B indépendant pour les zones de fusion.
• Fonctions de mur d'images : Découpage d'image, recadrage, réglage du chevauchement en pixels ; rapport d'aspect flexible et décalage de position jusqu'à ±1800 px par bord.
• Couleur & niveau de noir : Balance des couleurs et du blanc par canal ; rehaussement du niveau de noir en 9 régions pour compenser les fuites lumineuses du projecteur.
• Motifs : Taille de grille sélectionnable 8–120 px, couleurs configurables avec transparence pour référence à des motifs externes.

Signaux et formats

• Entrées par module : 2× HDMI 2.0b, 1× DP 1.2a, 1× VGA ; prend en charge RGB/YUV progressif/entrelacé, chroma 4:4:4, jusqu'à 30 bits de couleur ; timings non‑VESA pris en charge pour une large compatibilité.
• Entrée max : 7680×2160@30, 7680×1200@60, 4096×2160@60 ; entrée HDR acceptée et convertie en sortie SDR.
• Sortie : 1× HDMI 1.4 avec 15 modes sélectionnables jusqu'à WUXGA et 2048×1080@60 (4:4:4 RGB).
• HDCP : HDMI en V2.2/V1.4, DP en V1.3, sortie V1.4.

Traitement & synchronisation

• Traitement 10‑bit, cadence 3:2/2:2, lissage faible angle, mise à l'échelle haute qualité, désentrelacement adaptatif 3D par mouvement. Le verrouillage de trame fournit des sorties synchronisées ; le mode libre maintient les projecteurs actifs lors des changements d'entrée.

Modes d'affichage

• PIP/POP : PIP de 320×180 jusqu'à 1920×1200 avec positionnement et rapport d'aspect flexibles ; POP côte à côte pour des dispositions multi-sources. PIP désactivé lorsque l'image principale est tournée à 90°/270°.
• Rotation & transformation : Rotation par canal 90/180/270, inversion, recadrage, mise à l'échelle et ajustement des couleurs jusqu'à une entrée 4K/60.
• Masquage : Masque de bord lié à la géométrie jusqu'à 500 px ; masque 8 points jusqu'à 900 px H/V par point.

Performance & durabilité

• Fonctionnement 24/7 : Conçu pour une utilisation continue ; protection ESD ±15 kV (décharge par l'air) et ±8 kV (décharge par contact) ; fonctionnement jusqu'à 45 °C et 10–90 % HR.

Spécifications du modèle

• Alimentation : 12 V / 3.3 A. Consommation max—M811: 8.4 W, M812: 14.4 W, M813: 21.6 W, M814: 28.8 W.
• Dimensions (boîtier) : M811: 303×164×44 mm (sans protubérances), 303×175×55 mm (avec). M812–M814: 440×190×58 mm (sans protubérances), 440×201×69 mm (avec).
• Poids : M811: 1.5 kg; M812: 2.5 kg;
• Poids : M811: 1.5 kg; M812: 2.5 kg; M813: 2.6 kg; M814: 2.8 kg.
• Certifications : CE/FCC/RoHS ; garantie 2 ans, extension jusqu'à 5 ans.

EDID & préréglages

• EDID programmable H=1024–3840, V=720–2400 ; sauvegarde et rappel jusqu'à 5 réglages système via IR, RS232, USB ou réseau ; sauvegarde sur PC.
