UD101 Lite 4K Caja de Deformación: Multi‑Vista y Control de Geometría

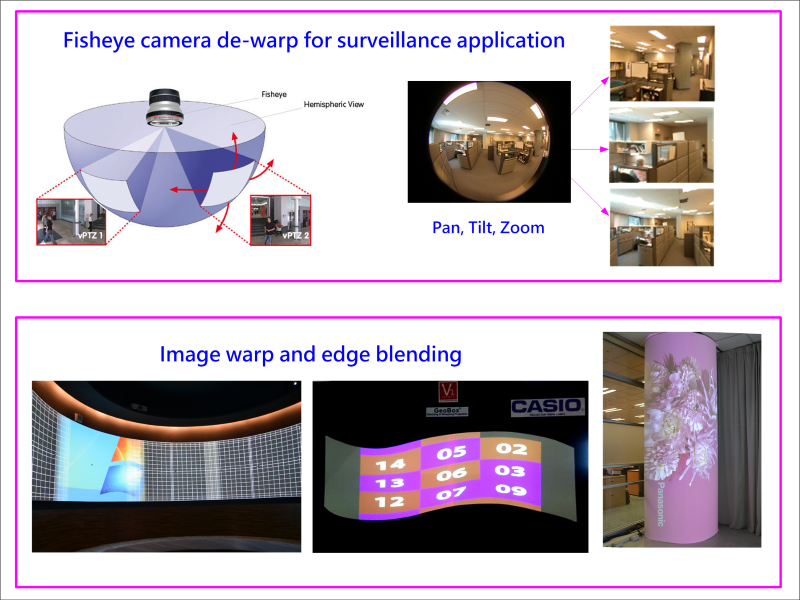

Para pantallas curvas, paredes en esquina, alineación de proyectores de tiro ultra corto, distribuciones con múltiples fuentes y manejo de formatos 3D, la caja de deformación UD101L ofrece control preciso de la geometría y procesamiento de vídeo flexible en una sola unidad. Esta caja de deformación está diseñada para configuraciones de proyección complejas donde la precisión y la estabilidad importan.

¿Qué es la caja de deformación UD101L?

• La caja de deformación UD101L es un procesador 4K multifuncional que admite deformación y corrección de deformación, control de muro de vídeo, conversión de formatos, conmutación sin interrupciones, PIP/POP, recorte, volteo/rotación y multi‑vista en división cuádruple. Esta caja de deformación puede controlarse mediante IR, USB, Ethernet o WebGUI, ofreciendo hasta 120×68 puntos de control para un ajuste fino de la imagen. Se pueden encadenar varias unidades de la caja de deformación para pantallas a gran escala, y un único proyector puede mostrar hasta cuatro contenidos diferentes al mismo tiempo.

Preguntas comunes que responde este contenido

• Fusión de bordes en proyectores 4K: ¿Qué hardware de caja de deformación funciona mejor para pantallas curvas, envolventes o de 360°?
• Alineación de múltiples proyectores: ¿Puede una caja de deformación gestionar deformación, apilamiento y enmascaramiento con control detallado?
• Visualización con múltiples entradas: ¿Admite la caja de deformación dividir, recortar y mostrar múltiples fuentes a la vez?
• Configuraciones rentables: ¿Puede una caja de deformación reducir la dependencia de proyectores con desplazamiento de lente (lens shift) caros?
• Proyección en vertical: ¿Puede una caja de deformación operar proyectores en orientación vertical sin rotar el contenido de origen?

• Entrada: 3x HDMI 2.0b, 1x DP1.4, Salida: 1x HDMI 2.0, se puede seleccionar la función de conmutador de entrada sin interrupciones.
• Salida de bucle: 1x HDMI 2.0b para audio y conexión en cadena (daisy chain).
• Cumplimiento HDCP: Entrada: HDMI: HDCP V2.2/V1.4, DP: HDCP: V1.3, Salida: HDCP V2.0/V1.4.
• Resolución de entrada: DisplayPort: 7680*4320 @30Hz, HDMI: 7680*2160 @30Hz, 7680*1200 @60Hz, 4096*2400 @50Hz, 4096*2160 @60Hz.
• La entrada admite señales RGB/YUV progresivas y entrelazadas, muestreo de croma 4:4:4, hasta 30 bits de color.
• Soporta sincronizaciones de entrada no estándar VESA para facilitar la conexión con diversas fuentes de señal.
• 16 salidas seleccionables: HDMI 2.0 hasta 4096*2160 @60Hz, progresivo 4:4:4 RGB.
• Latencia del sistema de 2 fotogramas: 33ms (@V=60Hz)
• Motor de deformación para alineación geométrica con hasta 120x68 puntos de control.
• Ajuste geométrico máximo de hasta 1200 píxeles en ambas direcciones H&V para cada esquina.
• Soporta ajuste en forma de W de las esquinas en H&V en ubicaciones flexibles.
• Soporta ajuste de líneas de la cuadrícula de linearidad para la alineación rápida de la posición de líneas H&V. Es útil para el ajuste de huecos de línea en displays curvos.
• Máscara de borde con 8 puntos de control de hasta 900 píxeles en cada punto de control en las direcciones H&V.
• Función de videowall integrada para división de imagen, recorte y ajuste de relación de aspecto.
• Tamaño de cuadrícula de alineación geométrica seleccionable de 8 a 120 píxeles en la dirección H&V. El valor predeterminado es 32*32 píxeles.
• Color del patrón de cuadrícula seleccionable con transparencia opcional para permitir al usuario aplicar un patrón de prueba externo.
• Ajuste flexible de la relación de aspecto en cada borde con un desplazamiento de posición de hasta +_ 1800 píxeles.
• Conversión de formato 3D: Convierte la señal 3D de entrada en señales de salida lado a lado, arriba/abajo y secuencial por fotogramas para pantallas 3D pasivas y 3D activas.
• La ubicación del menú OSD es ajustable.
• Procesador de 10 bits, cadencia 3:2/2:2, algoritmo de suavizado para ángulos pequeños, motor de escalado de alta calidad.
• Desentrelazado 3D adaptativo al movimiento.
• Función de bloqueo de fotogramas para obtener salidas perfectamente sincronizadas en aplicaciones con múltiples unidades.
• Conversión de frecuencia de fotogramas y función 50Hz de entrada/salida para eliminar la pérdida o repetición de fotogramas de la imagen.
• Soporta xvYCC y procesamiento de color profundo de 8/10/12 bits.
• Soporta automáticamente el procesamiento de señal HDR 10 de entrada con salida RGB 4:4:4 en color completo SDR.
• Rotación 90/180/270, volteo, recorte, escalado y ajuste de color hasta señales de entrada 4k/2k 60Hz. El usuario puede afinar más el ángulo de rotación mediante la alineación geométrica.
• Función PIP/POP con tamaño de imagen PIP desde 320*180 hasta resolución 1920*1200 con posición flexible y relación de aspecto ajustable.
• Vista dividida 2/3/4.
• Intercambio rápido sin interrupciones entre dos señales de entrada.
• EDID seleccionable y programable en el rango: H=1024-4080, V=720-3840.
• El usuario puede guardar hasta 10 configuraciones que pueden recuperarse en cualquier momento.
• Protección ESD: ±15kV (descarga por arco aéreo), ±8kV (descarga por contacto)
• Entorno de trabajo: 40 degree C, 10-90% RH
• Control: IR, RS232, USB, Ethernet
• Certificado CE/FCC/RoHS
• Alimentación: DC 12V 2A, Consumo de energía: DC 12V/1.1A (13.2W)
• Dimensiones y peso (Solo carcasa): 303mm*190mm*40mm, 1.2Kg
• Garantía de 2 años, extensión de pago disponible hasta 5 años.
